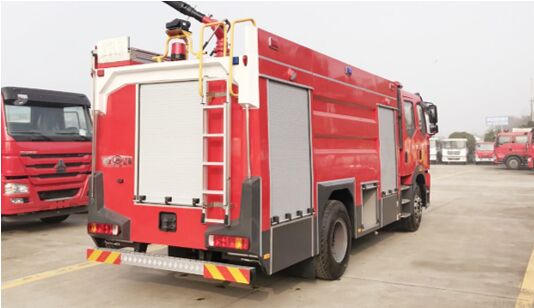

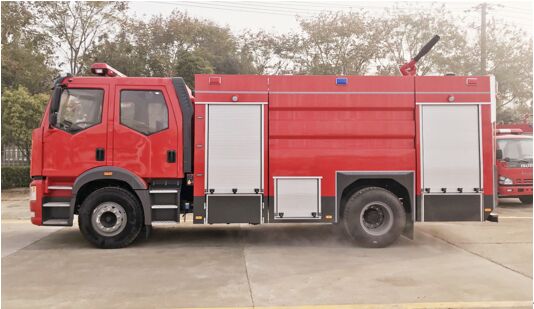

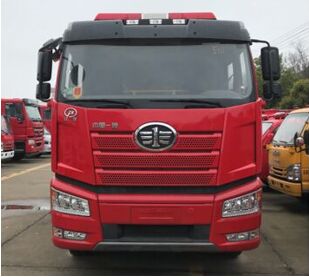

江特牌JDF5192GXFSG80/C6型水罐消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 一汽解放8噸水罐消防車（國六標準-免征車型） | |||
| 產品型號： | JDF5192GXFSG80/C6型水罐消防車 | 外形尺寸： | 8360×2530×3600 |
| 底盤型號： | CA5200TXFP66K1L2E6 | 罐體容量(L)： | 8000 |
| 總 質 量： |
19450 |
接近/離去角(°)： |
18/11 |
| 額定質量： | 8000 | 前懸/后懸： | 1500/2260 |
| 整備質量： |
11000 |
最高車速(km/h)： |
90 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | CA5200TXFP66K1L2E6 | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： |
2050 |
| 軸 距： |
4600 |
后 輪 距： | 1878 |
| 駕駛室乘人數： | 2+4(人) | 彈簧片數： | 11/10+9 |
| 輪 胎 數： | 6 | 軸 荷： | 6550/12900 |
| 輪胎規格： | 11.00R20 | ||
| 整車說明： | 備注：罐體總?cè)莘e:7.957立方米,水罐容積:5.8立方米,水罐尺寸:1715×2440×1450mm,泡沫液罐容積:2.157立方米,泡沫液罐尺寸:635×2440×1450mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:455mm。ABS防抱死制動系統生產廠家:長春瑞立科密汽車電子有限公司,型號:CM4XL。主要專用裝置有消防泵、消防炮。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| CA6DK1-32E6 | 中國第一汽車集團有限公司 |
7146 |
239 |

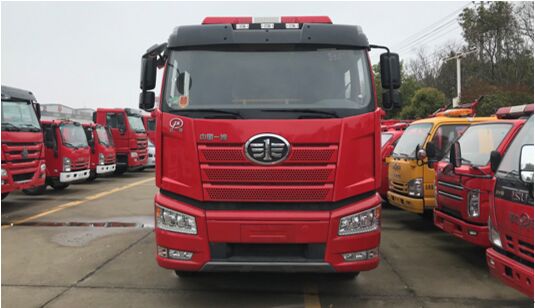

底盤配置：采用解放新款J6L半浮平頂小排半駕駛室改為雙排座駕駛室、配備大柴325馬力國六標準柴油發動機，陜齒8檔變速箱，11噸后橋， 11.00R20鋼絲胎，237雙層車架，其他：自動空調、減振座椅、北斗車載、電動玻璃、作業巡航、VOSS接頭、免維護蓄電池、前衛防蟲網、發動機體現5萬公里長換油周期。
上裝配置：該車采用內藏式罐體結構，車身前部為水罐+器材箱，后部為泵房（泵房與器材廂采用九簾門布局）。載液罐體為優質碳鋼，與底盤采用彈性連接，罐體總?cè)萘?000L，裝備了上海雄真消防設備有限公司生產CB10/60-RS型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PS60W型車用消防炮。該車特點是機動靈活、操控性好、維修簡便。
隨車器材：隨車配備21項常規消防器材。
乘員室
|
機構 |
平頭、四開門，原廠單排座改為雙排座四開門 |
|
|
司乘人數 |
2+4人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為罐體，后部為泵房，罐體為平行六面體廂式容罐 |
|
|
|
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門（采用五簾門布局），內有照明燈。器材室內根據需求設儲物盒。
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?/span>
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
水罐：
容量
8000L（SG80）
材質
優質碳鋼（厚度底板5mm，側板4mm，頂板4mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
水系統-消防泵：
消防泵型號
CB10/60-RS型低壓車用消防泵
形式
低壓離心式
額定流量
60L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN150吸水口
注水管路
水罐左右兩側各設1個DN65注水口，泵
房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設2個DN65及1個DN80出
水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PS60W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
60L/S
射程
水≥75m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
水罐左右兩側各設1個DN65注水口，泵
房內設置1個DN65水泵向罐內注水管路
泵房左右兩側各設2個DN65及1個DN80出
水口，帶截止閥和捫蓋
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電器
設獨立電器
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電器 |
設獨立電器 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
